포항 판넬, 단열 두께 옆에 강판 사양

복합자재 강판에는 숫자로 정해진 요건이 있습니다

같은 규칙에 따르면 복합자재는 세 가지를 모두 갖춰야 합니다. 실물모형시험, 강판 요건, 심재 요건입니다.

첫째는 시험입니다. 강판과 심재 전체를 하나로 보아 실물모형시험을 실시한 결과가 기준을 충족해야 합니다. 강판 따로 심재 따로가 아니라 붙어 있는 상태로 본다는 뜻입니다.

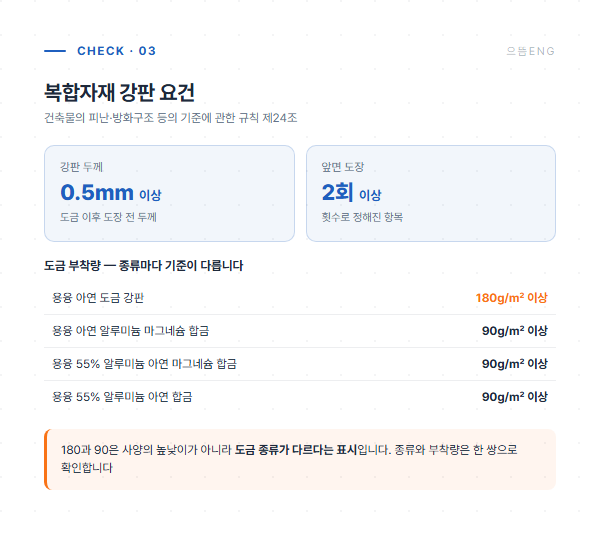

둘째가 강판입니다. 두께는 도금 이후 도장 전 두께로 0.5밀리미터 이상이어야 합니다.

그리고 앞면 도장 횟수가 2회 이상이어야 합니다. ^{출처 1}

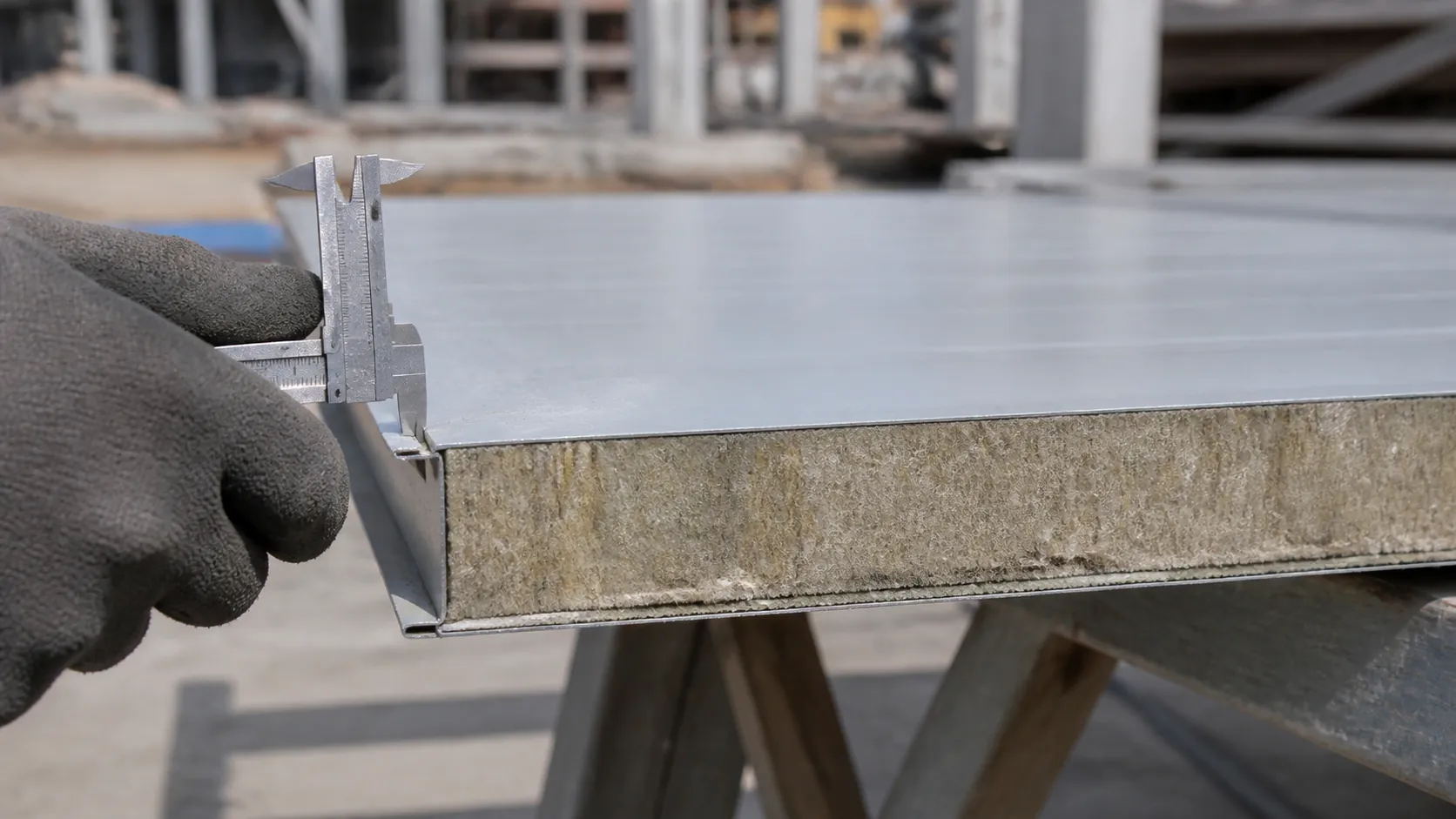

두께의 정의가 중요합니다. 도금과 도장을 다 올린 최종 두께가 아니라, 도금까지는 끝났고 도장은 아직 하지 않은 상태의 두께를 말합니다.

셋째는 심재입니다. 강판을 제거한 심재가 한국산업표준에 따른 그라스울 보온판이나 미네랄울 보온판으로서 고시 기준에 적합하거나, 불연재료 또는 준불연재료여야 합니다.

그래서 견적서에 단열재 두께만 적혀 있으면 절반만 적힌 셈입니다. 강판 두께와 도장 횟수가 같이 있어야 대조가 됩니다.

왜 붙어 있는 상태로 시험할까

실물모형시험은 실제 시공될 건축물의 구조와 유사한 모형으로 시험하는 것을 말합니다. 자재를 낱개로 떼어 보는 시험과는 성격이 다릅니다.

강판이 기준을 만족하고 심재도 기준을 만족한다고 해서, 둘을 붙여 벽에 세운 상태가 자동으로 같은 결과를 내지는 않기 때문입니다.

그래서 자재를 고를 때 물어볼 문장이 하나 생깁니다. 이 제품이 강판과 심재 전체를 하나로 본 시험 결과를 갖고 있는지 확인하고, 그 자료를 받아 두는 것입니다.

도금 부착량은 도금 종류마다 기준이 다릅니다

세 번째 항목이 도금 부착량입니다. 같은 자료에서 도금의 종류에 따라 기준이 각각 정해져 있고, 도금의 종류는 한국산업표준에 따릅니다.

용융 아연 도금 강판은 180g/㎡ 이상입니다. 용융 아연 알루미늄 마그네슘 합금 도금 강판은 90g/㎡ 이상입니다.

같은 지침에 따르면 용융 55% 알루미늄 아연 마그네슘 합금 도금 강판과 용융 55% 알루미늄 아연 합금 도금 강판도 각각 90g/㎡ 이상입니다. 그 밖의 도금은 국토교통부장관이 정하여 고시하는 기준 이상입니다.

숫자만 보면 오해하기 쉽습니다. 180과 90은 사양의 높낮이가 아니라 도금 종류가 다르다는 표시입니다. 어떤 도금인지 먼저 확인해야 그 숫자를 읽을 수 있습니다.

그래서 견적서나 자재 사양서에서 도금 종류와 부착량을 한 쌍으로 봅니다. 종류 없이 숫자만 적혀 있으면 무엇과 비교해야 할지 정해지지 않습니다.

포항처럼 바닷바람이 닿는 지역에서는 이 항목이 더 눈에 들어옵니다. 도금은 강판을 감싸는 층이고, 그 층의 양이 기준으로 정해져 있는 항목이기 때문입니다.

사양서에서 이 한 줄을 찾습니다

확인해야 할 형태는 단순합니다. 도금 종류 이름과 그램 단위 숫자가 나란히 적혀 있으면 됩니다.

예를 들어 용융 아연 도금이라고 적혀 있는데 부착량이 90g/㎡이면 기준선과 어긋나는 조합입니다. 반대로 아연 알루미늄 마그네슘 합금에 90g/㎡이면 기준선 안쪽입니다.

사양서에 종류만 있고 부착량 숫자가 비어 있으면 그 칸을 채워 달라고 요청합니다. 채워진 사양서를 받아 두면 나중에 자재를 대조할 때 기준선이 됩니다.

낮은 건물이라고 기준이 풀리지 않는 자재가 있습니다

규정에는 완화 조항이 있습니다. 5층 이하이면서 높이 22미터 미만인 건축물은 난연재료를 마감재료로 할 수 있습니다.

여기에 단서가 붙어 있습니다. 그 난연재료는 강판과 심재로 이루어진 복합자재가 아닌 것으로 한정됩니다.

즉 낮은 건물이라는 이유로 판넬 사양이 느슨해지지 않는다는 뜻입니다. 건물 높이로 완화되는 대상에서 복합자재만 명시적으로 빠져 있습니다.

외벽 규정 쪽에도 같은 한정이 붙습니다. 화재 확산 방지구조 기준에 적합하게 설치하면 난연재료를 쓸 수 있다는 단서에서도, 그 난연재료는 복합자재가 아닌 것으로 한정됩니다.

시공 방식으로 우회되는 조건이 아니라는 이야기입니다. 판넬을 쓰기로 정한 순간 앞에서 본 세 갈래 요건이 그대로 따라옵니다.

도장도 마감재료에 들어갑니다

또 하나 놓치기 쉬운 조항이 있습니다. 외벽 마감재료의 범위에 단열재와 도장 등 코팅재료, 그 밖에 마감재료를 구성하는 모든 재료가 포함됩니다.

나중에 색을 바꾸려고 덧칠하는 도료도 같은 틀 안에 있다는 뜻입니다. 판넬을 올린 뒤 도색 계획이 있다면 처음부터 함께 정리하는 편이 낫습니다.

필로티 구조가 있는 일부 건축물은 조건이 하나 더 붙습니다. 외벽 중 1층과 2층 부분에는 불연재료 또는 준불연재료를 마감재료로 해야 합니다.

실내 쪽에도 별도 조항이 있습니다

같은 규칙은 실내 마감에도 구분을 둡니다. 거실의 벽과 반자에서 실내에 접하는 부분의 마감재료는 불연재료나 준불연재료 또는 난연재료를 사용해야 합니다.

다만 거실에서 지상으로 통하는 주된 복도와 계단은 한 단계 위입니다. 이 구간은 불연재료 또는 준불연재료를 사용해야 합니다.

그리고 강판과 심재로 이루어진 복합자재를 마감재료로 쓰는 부분도 같은 줄에 들어가 있습니다. 공장이나 창고 내부 칸막이를 판넬로 세울 때 이 조항이 함께 걸립니다.

지하층에 설치한 거실은 조건이 더 붙습니다. 해당 거실은 출입문과 문틀을 포함해 불연재료 또는 준불연재료로 마감하도록 정해져 있습니다.

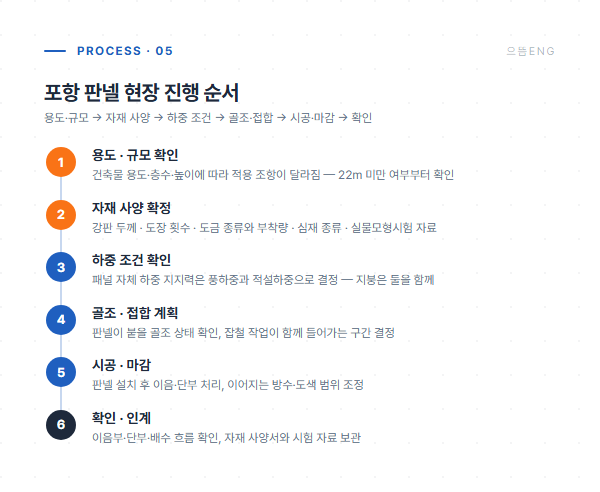

포항 현장은 이런 순서로 진행합니다

첫 단계는 용도와 규모 확인입니다. 건축물의 용도와 층수, 높이에 따라 적용되는 조항이 달라지므로 여기서부터 정리합니다.

두 번째는 자재 사양 확정입니다. 강판 두께와 도장 횟수, 도금 종류와 부착량, 심재 종류를 한 줄씩 적어 견적 요청에 넣습니다.

세 번째는 하중 조건 확인입니다. 자재사 자료에 따르면 패널은 단열 값과 별개로 자체 하중 지지력이 결정되어야 하고, 그 하중은 풍하중과 적설하중입니다.

지붕이라면 눈이 쌓이는 조건까지 함께 봅니다. 바다와 가까운 자리라면 바람 쪽 조건이 자재 선택의 입력값이 됩니다. ^{출처 2}

네 번째가 골조와 접합 계획입니다. 판넬이 붙을 골조 상태를 보고, 잡철 작업이 함께 들어가는 구간을 정합니다.

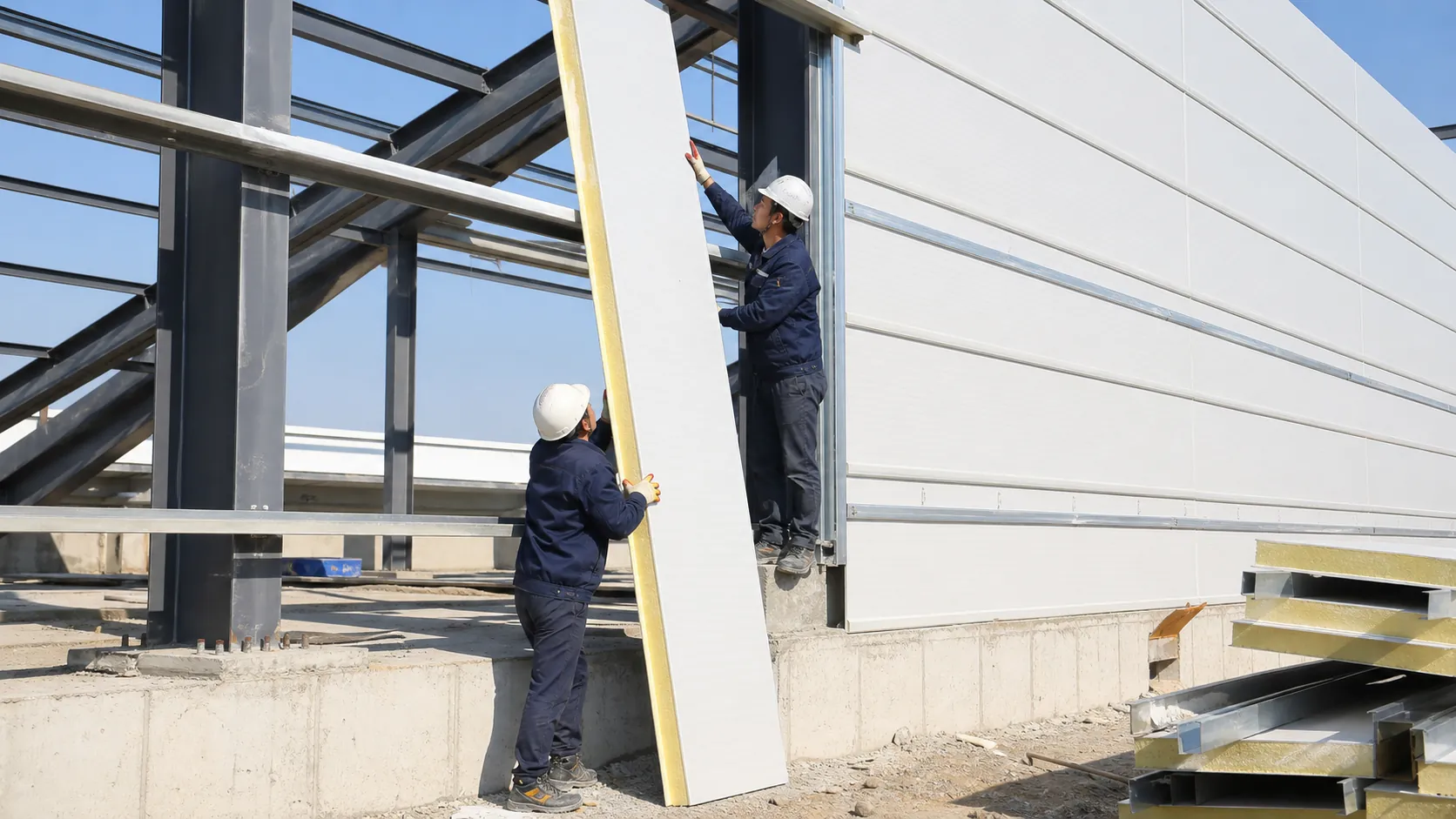

다섯 번째는 시공과 마감입니다. 판넬을 올리고 이음과 단부를 처리한 뒤, 이어지는 방수와 도색 범위를 맞춥니다.

마지막은 확인과 인계입니다. 이음부와 단부, 배수 흐름을 보고 사후 점검 기준을 정리합니다.

범위를 줄이는 판단도 이 과정에서 합니다. 부분 시공으로 충분한 현장이면 전체 교체를 권하지 않습니다. 비용 부담이 크면 필요한 범위만 먼저 처리한 뒤 시점을 나눠 권유하는 방식으로 진행합니다.

오늘 바로 해 둘 수 있는 것은 네 가지입니다. 첫째, 건물의 층수와 높이를 적어 22미터 미만인지 확인합니다. 둘째, 견적서에 강판 두께와 도장 횟수가 있는지 봅니다.

셋째, 도금 종류와 부착량이 한 쌍으로 적혀 있는지 보고, 용융 아연 도금인데 90g/㎡로 적혀 있는 조합이 아닌지 확인합니다. 넷째, 강판과 심재 전체를 하나로 본 실물모형시험 결과 자료를 받아 파일로 보관합니다.

다섯째, 지붕에 올릴 판넬이면 기울기와 배수 방향을 도면에서 확인하고, 눈이 쌓이는 조건을 함께 적어 업체에 전달합니다. 여섯째, 판넬 뒤에 이어질 방수나 도색 계획이 있으면 그 범위를 같은 견적서에 넣을지 이 단계에서 정합니다.
