중구 난간대, 높이보다 출입 여부가 먼저

설치 의무를 가르는 것은 높이가 아니라 출입 여부입니다

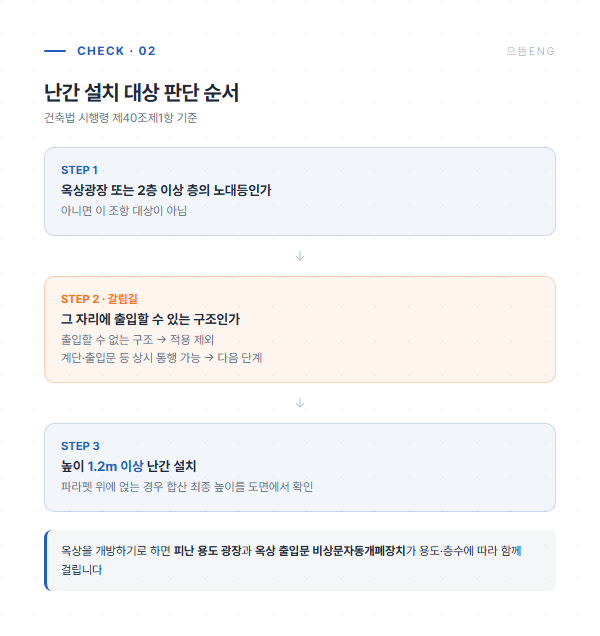

조문을 순서대로 읽으면 판단이 단순해집니다. 먼저 이 공간이 옥상광장이거나 2층 이상 층의 노대등에 해당하는지 봅니다.

해당한다면 다음은 출입 가능 여부입니다. 계단이나 출입문, 사다리 중 하나라도 상시 통행이 가능하면 사람이 올라갈 수 있는 구조입니다.

여기서 순서가 뒤집힙니다. “몇 미터짜리 난간을 달까”는 세 번째 질문이고, “달아야 하는가”가 첫 번째입니다.

높이 기준은 그다음에 적용됩니다. 조문은 높이 1.2미터 이상을 요구하므로, 파라펫 위에 난간을 얹는 경우라면 최종 높이가 어떻게 되는지 도면에서 확인해야 합니다.

옥상을 쓰기로 한 결정이 공사를 부릅니다

지금은 출입할 수 없는 구조라 난간이 없을 수 있습니다. 그런데 나중에 계단이나 출입문을 내어 올라갈 수 있게 만들면 그 순간 조건이 바뀝니다.

옥상을 창고로 쓰거나 설비를 놓거나 휴게 공간으로 여는 결정이 난간 공사를 부르는 구조라는 뜻입니다. 공간 활용 계획과 난간 계획은 붙어 있습니다.

확인 목록도 난간 하나로 끝나지 않습니다. 같은 조문은 용도와 층수에 따라 피난 용도로 쓸 수 있는 광장을 옥상에 설치하도록 하고, 그런 건축물의 옥상 출입문에는 비상문자동개폐장치를 설치하도록 정합니다.

층수가 11층 이상이고 11층 이상 층의 바닥면적 합계가 1만 제곱미터 이상이면 조건이 더 붙습니다. 평지붕이면 헬리포트나 구조 공간을, 경사지붕이면 그 아래 대피공간을 확보해야 합니다. ^{출처 2}

난간은 기대는 힘을 받는 부재입니다

난간을 고를 때 눈이 가는 곳은 살의 굵기와 마감입니다. 그런데 난간이 실제로 하는 일은 사람이 기대고 밀리는 힘을 받아 내는 것입니다.

설계하중을 정리한 자료를 보면 난간과 계단은 국부 부재로 따로 분류됩니다. 개구부 주변, 난간·계단, 장비 적치 구역 같은 자리는 집중하중이나 국부 증대하중을 검토하도록 되어 있습니다.

같은 자료에서 적용 원칙도 함께 정리됩니다. 동일 부재에 대해 등분포와 집중 중 하중효과가 큰 경우를 채택합니다. ^{출처 3}

바닥 면적당 평균으로만 보면 놓치는 조건이라는 뜻입니다. 한 사람이 한 지점에 기대는 힘은 넓게 퍼지지 않습니다.

그래서 볼 곳이 바뀝니다. 살의 굵기보다, 그 힘이 상단에서 기둥으로, 기둥에서 바닥이나 벽으로 어떻게 흘러가는지가 먼저입니다.

같은 자료에서 계단은 0.05m × 0.05m라는 아주 좁은 접촉면에 1.5kN이 걸리는 것으로 다뤄집니다. 계단에 붙는 난간이 왜 별도로 검토되는지 짐작할 수 있는 대목입니다.

난간이 떨어지는 자리는 살이 아니라 부착부입니다

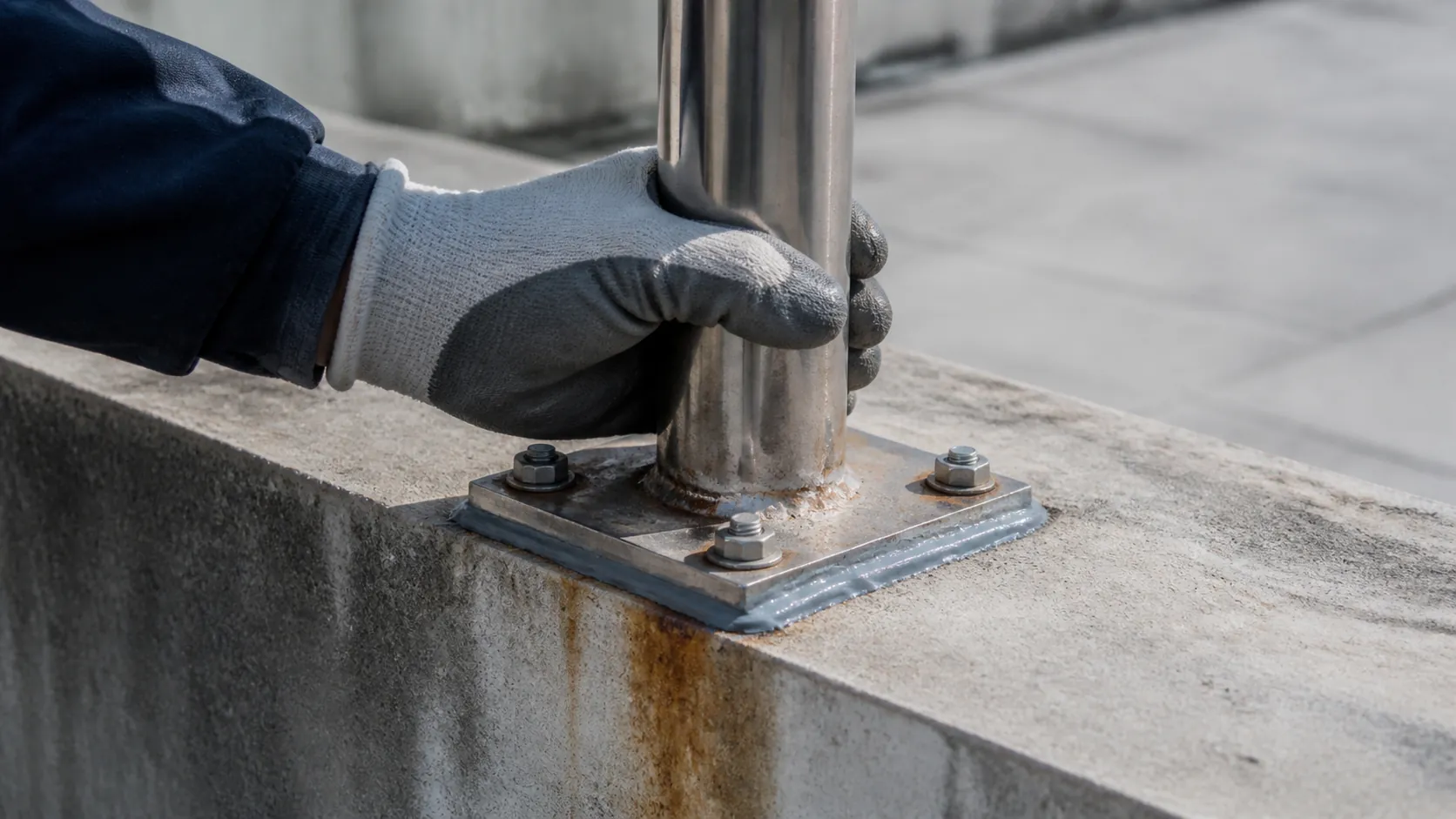

흔들리는 난간을 만나면 대개 살이나 상단 손잡이를 흔들어 봅니다. 그런데 문제가 시작되는 곳은 기둥 밑동인 경우가 많습니다.

힘이 상단에서 기둥을 타고 내려와 바닥이나 벽에 물린 지점으로 모이기 때문입니다. 모이는 자리가 가장 먼저 지칩니다.

그래서 점검 순서를 뒤집어 보시기 바랍니다. 기둥 밑동을 손으로 흔들어 보고, 그다음 중간, 마지막으로 상단을 봅니다.

녹물 자국도 같은 자리에서 시작됩니다. 부착부에 물이 고이면 그 지점에서 부식이 진행되고, 얼룩이 아래로 번집니다.

부착부는 방수층 위에 앉습니다

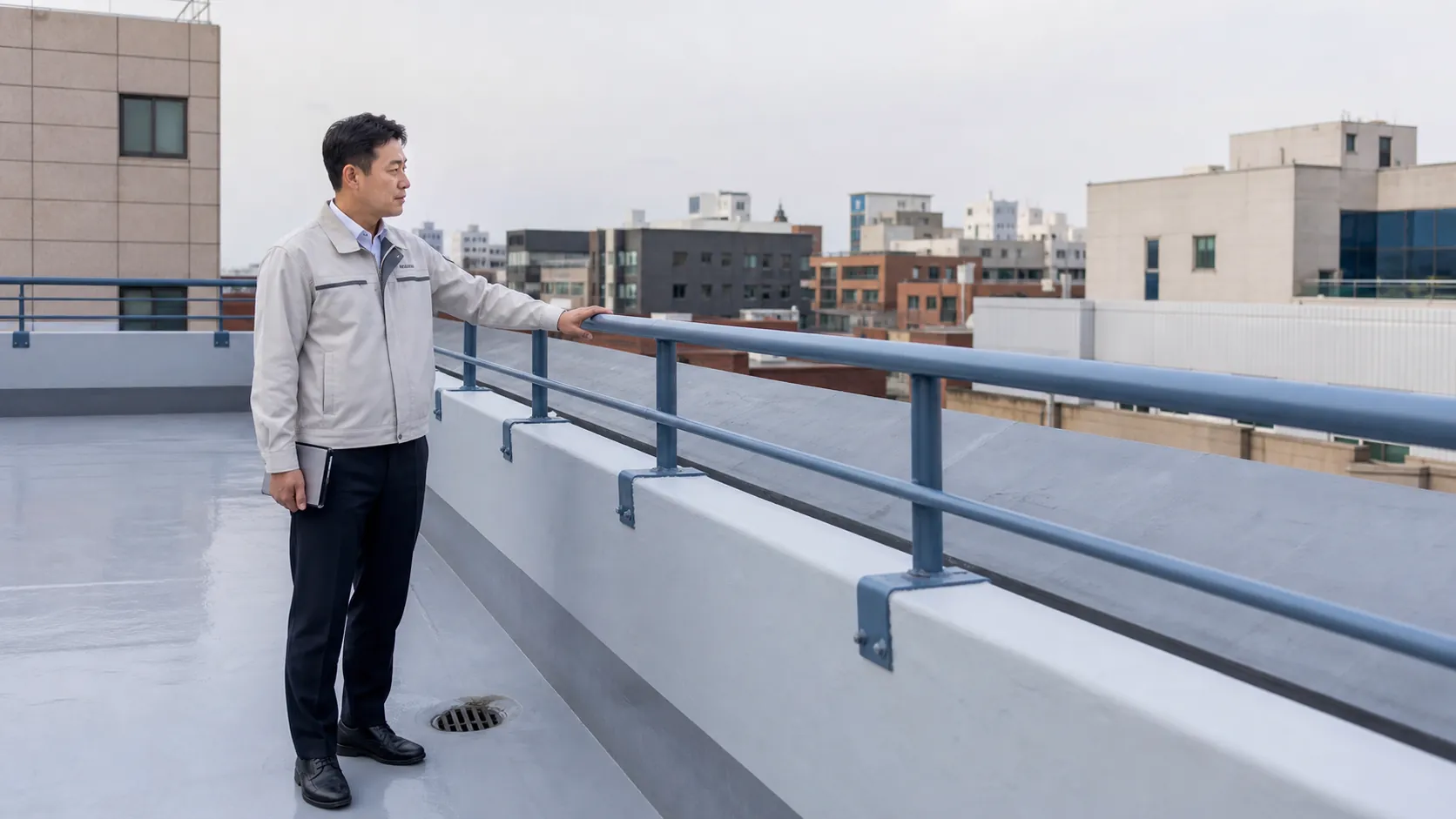

옥상 난간 기둥은 대체로 방수층이 올라간 바닥이나 파라펫 위에 앉습니다. 고정하려면 그 자리를 뚫어야 합니다.

뚫는 순간 방수층에 구멍이 생긴다는 뜻입니다. 이 구멍을 어떻게 막을지가 난간 견적이 아니라 방수 견적에 있으면 순서가 어긋납니다.

그래서 난간 공사와 방수 마감은 같은 계획 안에 두는 편이 낫습니다. 으뜸ENG가 잡철과 방수·도색을 이어서 시공하는 이유가 이 구간입니다.

견적서에서도 이 줄을 찾으시면 됩니다. 난간 제작, 부착부 앵커 시공, 그 자리의 방수 보수, 도장 마감이 각각 별도 줄로 잡혀 있어야 무엇이 빠졌는지 보입니다.

실측 없이 나온 견적은 비교가 어렵습니다

난간은 제작 부재라 현장 치수가 그대로 물량이 됩니다. 길이와 단수, 꺾이는 구간 개수, 기둥 간격이 정해져야 수량이 나옵니다.

그래서 도면이나 실측 없이 미터당 단가만 적힌 견적은 다른 업체 것과 나란히 놓기 어렵습니다. 어디까지가 포함인지가 서로 다르기 때문입니다.

으뜸ENG는 견적을 면적과 증상, 공법을 기준으로 항목별로 산정합니다. 현장 방문 진단을 먼저 하고 그 결과로 범위를 정하는 순서를 바꾸지 않습니다.

부분 교체가 가능한 구조인지도 미리 물어 두시기 바랍니다. 기둥 단위로 떼어 낼 수 있게 짜 두면 몇 년 뒤 판단이 전체 교체로 기울지 않습니다.

물이 고이지 않게 만드는 것이 도장보다 앞섭니다

철제 난간에서 부식을 늦추는 방법으로 가장 먼저 떠오르는 것은 도장입니다. 그런데 도장은 물이 닿는 시간을 줄여 주지 못합니다.

기둥 밑동에 물이 고이는 구조라면 도막이 아무리 두꺼워도 그 자리부터 지치게 됩니다. 밑동 주변에 물이 머무는지, 배수 방향이 기둥 쪽으로 향하지는 않는지를 먼저 봅니다.

부착부에 실링을 하는 경우에도 방향이 중요합니다. 물이 들어가는 길을 막는 것과 들어간 물이 나올 길을 막는 것은 결과가 반대입니다.

그래서 도장 사양을 정하기 전에 그 자리의 물길부터 정리하는 편이 낫습니다. 순서를 바꾸면 몇 년 뒤 같은 자리를 다시 손보게 됩니다.

중구 현장은 이런 순서로 진행합니다

첫 단계는 설치 대상 판단입니다. 옥상광장이나 2층 이상 층의 노대등에 해당하는지, 상시 출입이 가능한 구조인지를 확인합니다.

두 번째는 높이와 위치 확정입니다. 파라펫 유무와 바닥 마감 두께를 반영해 최종 높이가 1.2미터 이상이 되도록 도면에서 맞춥니다.

세 번째는 부착 방식 결정입니다. 기둥을 바닥에 앉힐지 벽면에 물릴지, 앵커를 어디에 박을지, 그 자리의 방수층을 어떻게 복구할지를 함께 정합니다.

네 번째가 제작입니다. 현장 실측 치수로 기둥과 살, 상단 손잡이를 만들고 도장 사양을 정합니다.

다섯 번째는 설치와 마감입니다. 앵커를 시공하고 기둥을 세운 뒤, 뚫은 자리의 방수 보수와 도장 마감을 이어서 진행합니다.

마지막은 확인과 인계입니다. 기둥 밑동부터 흔들림을 보고, 물이 고이는 자리가 없는지 확인한 뒤 사후 점검 기준을 정리합니다.

범위를 줄이는 판단도 이 과정에서 합니다. 부분 교체로 충분한 현장이면 전체 철거를 권하지 않습니다. 비용 부담이 크면 필요한 구간만 먼저 처리한 뒤 시점을 나눠 권유하는 방식으로 진행합니다.

오늘 바로 해 둘 수 있는 것은 네 가지입니다. 첫째, 옥상으로 올라가는 상시 통행 경로가 있는지 확인하고 없으면 어떻게 막혀 있는지 적습니다.

둘째, 기존 난간이 있다면 바닥에서 상단까지 실제 높이를 재서 1.2미터 이상인지 확인합니다. 셋째, 기둥 밑동을 하나씩 흔들어 보고 흔들리는 기둥의 위치를 표시합니다.

넷째, 견적서에서 난간 제작과 앵커 시공, 방수 보수, 도장이 각각 별도 줄로 잡혀 있는지 셉니다.
